Máy ép gạch Terazzo - chuyển động tịnh tiến

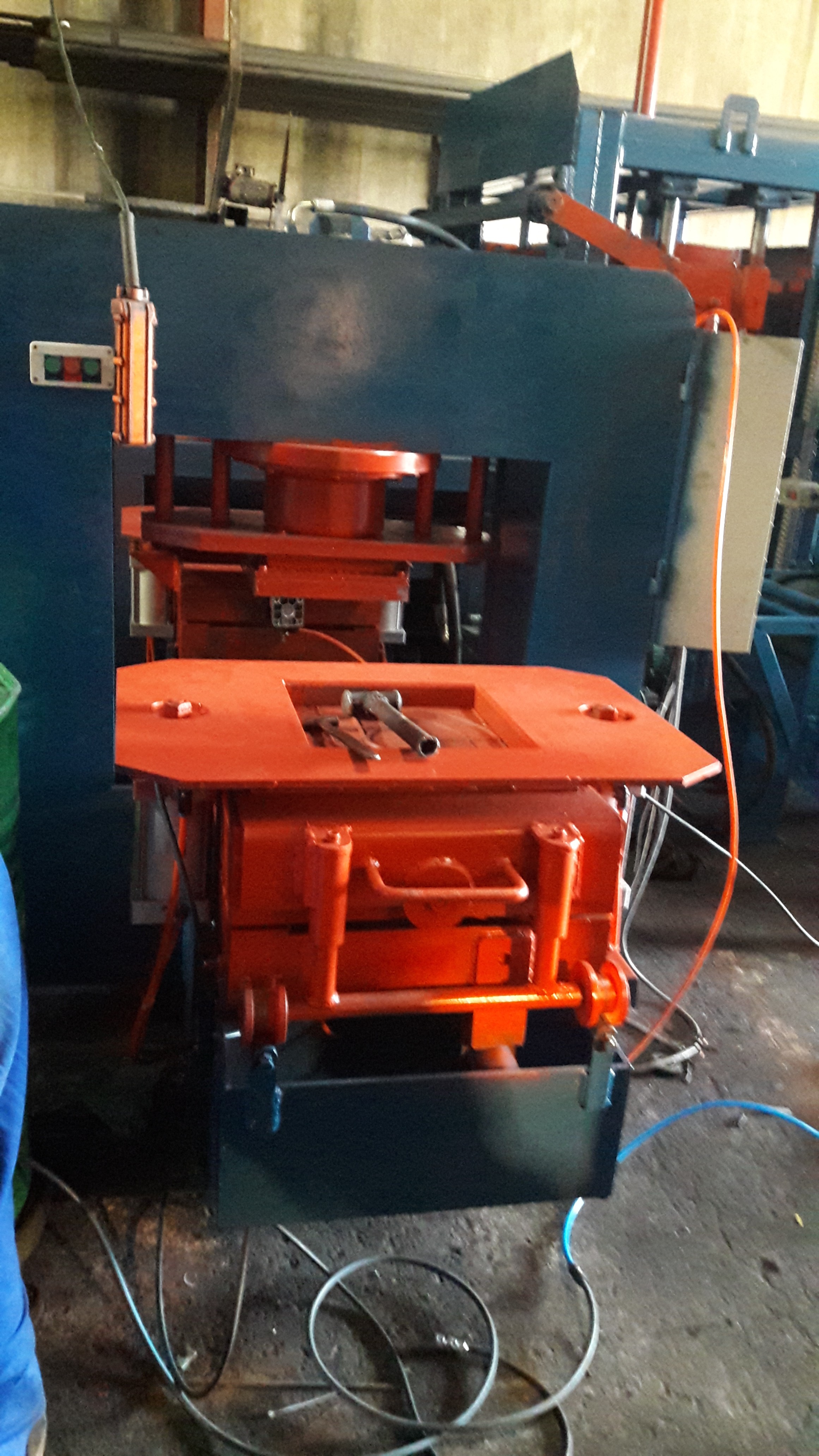

MÁY ÉP GẠCH TERRAZZO 2 TRẠM TLV - 100T BÁN TỰ ĐỘNG

A. CẤU TẠO MÁY:

· 01 máy ép chính 2 trạm kiểu Ocem (Italy), 01 bộ nguồn thủy lực, 01 tủ điều khiển (có PLC)

· 01 bộ khuôn sắt và chày ép gạch 400x400mm (lắp trên máy)

· 02 mẫu cao su tạo hoa văn gạch 400x400mm (lắp trên máy)

B. ĐẶC TÍNH KỸ THUẬT MÁY:

1 Kích thước gạch 300 x 300 x 27mm 400 x 400 x 31mm

2 Công suất 7.5 KW

3 Chu kỳ trung bình 30 giầy/ viên

4 Lực ép xi-lanh thủy lực pitong Φ = 240 mm 70 – 100 tấn Tùy chỉnh lực ép

5 Hệ thống điều khiển Bán tự động, PLC điều khiển

6 Nâng hạ áo khuôn bằng Xi-lanh khí nén Φ = 100 mm, Lmax = 110 mm

7 Đưa xe con ra vào bằng Xi-lanh khí nén Φ = 80 mm, Lmax = 750 mm

8 Mô tơ thủy lực 7.5 Hp, 1450 vòng/ phút

9 Bơm thủy lực Lưu lượng 19cc/ vòng, áp lức max 240kg/cm_­­²

10 Thùng dầu thủy lực 100 lít

11 Kích thước bao máy ~ 2.5 x 2.0 x 1.6 m

12 Trọng lượng máy 2.4 tấn

13 Nhân lực vận hành máy 2 công nhân/máy

14 Năng lực sản xuất 700 – 900 viên/ca  8h Tùy tay nghề công nhân

C. CÁC CẢI TIẾN NĂM 2011:

· Bộ nguồn thủy lực: Tăng lưu lượng bơm, giúp rút ngắn chu kỳ ép

· Xi-lanh thủy lực ép chính: Tăng cường bạc dẫn hướng và phốt dầu, giúp tăng tuổi thọ xi-lanh

· Bàn trượt đưa gạch thành phẩm ra ngoài: Tự động, giúp giảm sức lao động.

· Thao tác dỡ gạch thành phẩm: Nhẹ hơn, giúp giảm sức lao động.
